1.1 光纤通信概念

所谓光纤通信，就是利用光纤来传输携带信息的光波以达到通信之目的。要使光波成为携带信息的载体，必须对之进行调制，在接收端再把信息从光波中检测出来。然而，由于目前技术水平所限，对光波进行频率调制与相位调制等仍局限在实验室内，尚未达到实用化水平，因此目前大都采用强度调制与直接检波方式（IM-DD）。又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

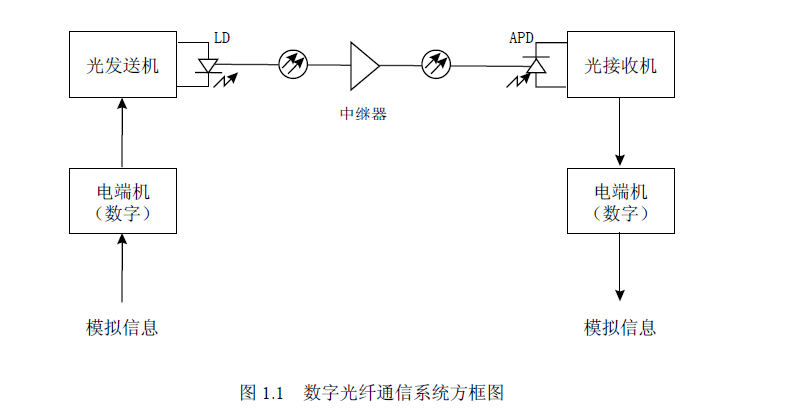

典型的数字光纤通信系统方框图如图1.1 所示。

从图中可以看出，数字光纤通信系统基本上由光发送机、光纤与光接收机组成。发送端的电端机把信息（如话音）进行模/数转换，用转换后的数字信号去调制发送机中的光源器件LD，则LD 就会发出携带信息的光波。即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”（不发光）。光波经低衰耗光纤传输后到达接收端。在接收端，光接收机把数字信号从光波中检测出来送给电端机，而电端机再进行数/模转换，恢复成原来的信息。就这样完成了一次通信的全过程。

1.2 光纤通信发展简史

伴随社会的进步与发展，以及人们日益增长的物质与文化需求，通信向大容量，长距离的方向发展已经是必然的发展趋势。由于光波具有极高的频率（大约3 亿兆赫兹），也就是说是具有极高的宽带从而可以容纳巨大的通信信息，所以用光波作为载体来进行通信一直是人们几百年来追求的目标所在。

1、光纤通信的里程碑

在六十年代中期以前，人们虽然历经苦心研究过光圈波导、气体透镜波导、空心金属波导管等，想用它们作为传送光波的媒体以实现通信，但终因它们或者衰耗过大或者造价昂贵而无法实用化。也就是说历经几百年人们始终没有找到传输光波的理想传送媒体。

一九六六年七月，英藉、华裔学者高锟博士（K.C.Kao）在PIEE 杂志上发表了一篇十分(著)名的文章《用于光频的光纤表面波导》，该文从理论上分析证明了用光纤作为传输媒体以实现光通信的可能性，并设计了通信用光纤的波导结（即阶跃光纤）。更重要的是科学地予言了制造通信用的超低耗光纤的可能性，即加强原材料提纯，加入适当的掺杂剂，可以把光纤的衰耗系数降低到20dB/km

以下。而当时世界上只能制造用于工业、医学方面的光纤，其衰耗在1000dB/km

以上。对于制造衰耗在20dB/km 以下的光纤，被认为是可望不可及的。

以后的事实发展雄辩地证明了高锟博士文章的理论性和科学大胆予言的正确性，所以该文被誉为光纤通信的里程碑。

3.导火索

一九七０年美国康宁玻璃公司根据高锟文章的设想，用改进型化学相沉积法（MCVD 法）制造出当时世界上第（一）根超低耗光纤，成为使光纤通信爆炸性竞相发展的导火索。虽然当时康宁玻璃公司制造出的光纤只有几米长，衰耗约20dB/km，而且几个小时之后便损坏了。但它毕竟证明了用当时的科学技术与工艺方法制造通信用的超低耗光纤是完全有可能的，也就是说找到了实现低衰耗传输光波的理想传输媒体，是光通信研究的重大实质性突破。

3、爆炸性发展

自一九七０年以后，世界各发达国家对光纤通信的研究倾注了大量的人力与物力，其来势之凶，规模之大、速度之快远远超出了人们的意料之外，从而使光纤通信技术取得了极其惊人的进展。

从光纤的衰耗看：

七O年：20dB/km

七二年： 4 dB/km

七四年：1.1dB/km

七六年：0.5dB/km

七九年：0.2dB/km

九O年：0.14dB/km

它已经接近石英光纤的理论衰耗极限值0.1dB/km。

从光器件看：

一九七O 年，美国贝尔实验室研制出世界上第（一）只在室温下连续波工作的砷化镓铝半导体激光器，为光纤通信找到了合适的光源器件。后来逐渐发展到性能更好、寿命达几万小时的异质结条形激光器和现在的分布反馈式单纵模激光器DFB）以及多量子阱激光器（MQW）。光接收器件也从简单的硅PIN 光二极管发展到量子效率达90％的Ⅲ-Ⅴ族雪崩光二极管APD。

从光纤通信系统看：

正是光纤制造技术和光电器件制造技术的飞速发展，以及大规模、超大规模集成电路技术和微处理机技术的发展，带动了光纤通信系统从小容量到大容量、从短距离到长距离、从低水平到高水平、从旧体制（PDH）到新体制（SDH）的迅猛发展。

七六年，美国在亚特兰大开通了世界上(首)个实用化光纤通信系统。码率为45Mb/s，中继距离为10 km。八０年，多模光纤通信系统商用化（140Mb/s），并着手单模光纤通信系统的现场试验工作。九０年，单模光纤通信系统进入商用化阶段（565Mb/s），并着手进行零色散移位光纤和波分复用及相干通信的现场试验，而且陆续制定数字同步体系

（SDH）的技术标准。

九三年，SDH产品开始商用化（622Mb/s 以下）。

九五年，2.5Gb/s 的SDH产品进入商用化阶段。

九六年，10Gb/s 的SDH产品进入商用化阶段。

九七年，采用波分复用技术（WDM）的20Gb/s 和40Gb/s 的SDH产品试验

4.取得重大突破。

此外，在光孤子通信、超长波长通信和相干光通信方面也正在取得巨大进展。总之，从一九七０年到现在虽然只有短短不到三十年的时间，但光纤通信技术却取得了极其惊人的进展。用带宽极宽的光波作为传送信息的载体以实现通信，这一几百年来人们梦寐以求的幻想在今天已成为活生生的现实。然而就目前的光纤通信而言，其实际应用仅是其潜在能力的2％左右，尚有巨大的潜力等待人们去开发利用。因此，光纤通信技术并未停滞不前，而是向更高水平、更高阶段方向发展。

§1.3 光纤通信优点

光纤通信之所以受到人们的极大重视，这是因为和其它通信手段相比，具有无以伦比的优越性。

1、通信容量大

从理论上讲，一根仅有头发丝粗细的光纤可以同时传输1000 亿个话路。虽然目前远远未达到如此高的传输容量，但用一根光纤同时传输24 万个话路的试验已经取得成功，它比传统的明线、同轴电缆、微波等要高出几十乃zhi上千倍以上。一根光纤的传输容量如此巨大，而一根光缆中可以包括几十根甚zhi上千根光纤，如果再加上波分复用技术把一根光纤当作几根、几十根光纤使用，其通信容

量之大就更加惊人了。

2、中继距离长

由于光纤具有极低的衰耗系数（目前商用化石英光纤已达0.19dB/km 以下），若配以适当的光发送与光接收设备，可使其中继距离达数百公里以上。这是传统的电缆（1.5km）、微波（50km）等根本无法与之相比拟的。因此光纤通信特别适用于长途一、二级干线通信。据报导，用一根光纤同时传输24 万个话路、100 公里无中继的试验已经取得成功。此外，已在进行的光孤子通信试验，已达到传输120 万个话路、6000 公里无中继的水平。因此，在不久的将来实现全球无中继的光纤通信是完全可能的。

3、保密性能好

光波在光纤中传输时只在其芯区进行，基本上没有光“泄露”出去，因此其保密性能极好。

4、适应能力强

适应能力强是指，不怕外界强电磁场的干扰、耐腐蚀，可挠性强（弯曲半径大于25 厘米时其性能不受影响）等。

5、体积小、重量轻、便于施工维护光缆的敷设方式方便灵活，既可以直埋、管道敷设，又可以水底和架空。

6、原材料来源丰富，潜在价格低廉制造石英光纤的基本原材料是二氧化硅即砂子，而砂子在大自然界中几乎是取之不尽、用之不竭的。因此其潜在价格是十分低廉的。
