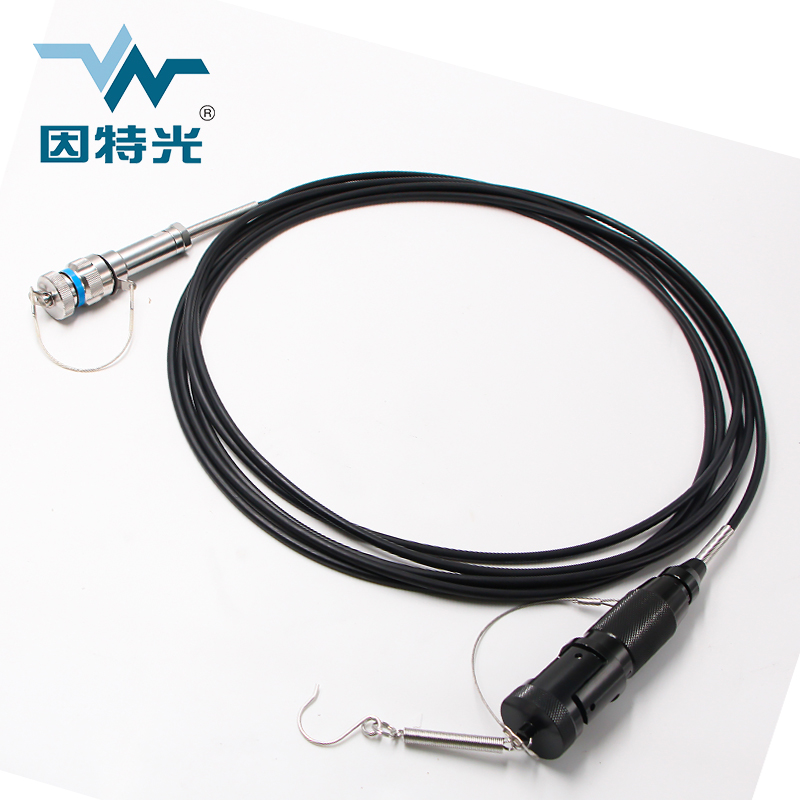

YGB02-J599 野战光纤连接器
概述:光纤野战航空接头专为野战光缆配套设计,中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插;连接损耗小、可靠性高;坚固、...

概述:

野战光纤航空接头专为野战光缆配套设计,中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插;连接损耗小、可靠性高;坚固、防水、防尘、耐恶劣环境等特点,可用于各种野战光纤通信网络、计算机系统、机载或舰载设备、抢修光缆系统等。野战光缆转接头野战光缆尾纤LC/SC/FC/ST野战光缆快速连接器航空插头。


结构特点:

1、采用中性连接技术,无需使用适配器或法兰盘,即可进行头与座、头与头、座与座的快速连接。

2、定位销设计确保多芯光纤一次连接的正确性并可盲插,高精度的插针和插孔保证光纤的连接精度、互换性和重复性。

3、采用全介质高强度复合材料制造连接器外壳(头和座),重量轻、强度高,可有效防止电磁感应、保护设备安全。

4、连接器插头和插座都带有防尘盖,无论工作与否都可防止水气、空气杂质对光纤端面的污染,保证连接质量。

5、标准的陶瓷插针和壳体连接尺寸,与现有装备完全兼容。野战光缆转接头野战光缆尾纤LC/SC/FC/ST野战光缆快速连接器航空插头

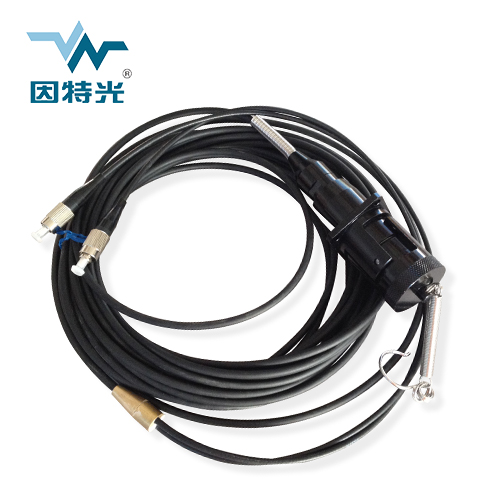

6、如需与光设备连接,可选用可分线的野战光缆连接器,其尾纤的活动连接器形式有SC、FC、ST、LC等。


野战光缆连接器主要技术指标(2-8芯)

项目

参数

光纤种类

单模

多模

插入损耗(dB)

≤0.4

≤0.5

互换性(dB)

≤0.8


重复性(dB)

≤1.0


插拔次数(次)

≥1200

抗拉强度(N)



振动(m/s2)

110(f=10Hz~500Hz)

冲击(m/s2)

500(t=11ms)

工作温度(℃)

-45~+85

温度冲击(℃)

-45~+85
