产品描述

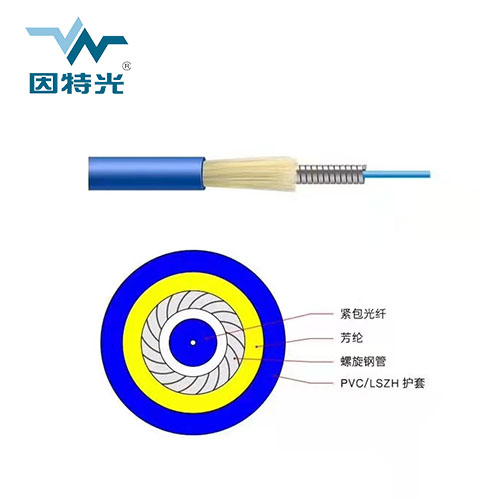

螺纹铠装光缆是一种新型的防鼠咬,高抗压不锈钢螺旋管制造而成。光缆具有优良的机械特性，易于布线及后续加工，是通信领域优良的传输介质。产品在国防通信、LED赁、广播电视系统、应急通信系统、轨道交通讯系统、城域网和局域网中广泛应用.
产品应用：
1. 用于FTTX 中，机房到用户小区光缆连接和小区建筑水平和垂直布线，以及入户光缆；
2. 用于机房通信，配线架中光缆尾纤和加工跳线。
3. 适用于室内外水平布线、建筑物内垂直布线、LAN网、用于多信息点光终端设备的光连接。
4. 用于通信基站，BBU-RRU 端的拉远光缆
产品特点：
1.具有良好的机械和环境性能。采用多芯紧包光纤设计，缩小光缆外径尺寸，光缆轻便，易于布线和熔接施工；
2. 采用聚氯乙烯，低烟无卤或聚氨酯外护套，使光缆满足各种不同的环境应用满足标准的阻燃不延燃要求。
3. 采用螺旋钢带铠装保护层，光缆具有极好的抗侧压性能，同时具有极好的柔韧性和弯曲性能
4.推荐使用在与终端用户直接连接的场合，隔离雷电，提高系统可靠性。
5.可用于高密度布线，安装空间和安装曲度较小的场合。
光学特性
测试项目 | G652D | MM 50/125 | MM 62.5/125 | |||
零色散波长λ0 nm | 1302‐1322 | 1295-1320 | 1320-1365 | |||
零色散斜率S0ps/(nm2.km) | ≤0.090 | ≤0.101 | ≤0.097 | |||
有效群折射率 | 1310nm | 1550nm | 850nm | 1300nm | 850nm | 1300nm |
1.4670 | 1.4677 | 1.481 | 1.471 | 1.496 | 1.491 | |
几何特性
测试项目 | G652D | MM 50/125 | MM 62.5/125 |
模场直径 μm | 9.2±0.4 | 50±2.5 | 62.5±2.5 |
包层直径 μm | 124.8±0.7 | 124.8±1.0 | 124.8±1.0 |
包层不圆度 % | ≤0.7 | ≤1.0 | ≤1.0 |
芯‐包同心度误差 μm | ≤0.5 | ≤1.5 | ≤1.5 |
涂层直径 μm | 245±5 | 245±7 | 245±7 |
外涂层‐包层同心度误差 μm | ≤12.0 | ≤12.0 | ≤12.0 |
产品技术参数：
项目 | 单模 | 多模 | 多模 | ||
纤芯直径(um) | 9±0.4 | 50±2.5 | 62.5±2.5 | ||
包层直径(um) | 125±1 | 125±1 | 125±1 | ||
光缆损耗（db/km） | 0.4bd/km@1310nm | 3.5bd/km@850nm | 3.5bd/km@850nm | ||
0.3bd/km@1550nm | 1.5bd/km@1300nm | 1.5bd/km@1300nm | |||
光缆外径（mm） | 3.0±2 | ||||
光纤芯数 | 1-2芯 | ||||
光缆重量（kg/km） | ~18 | ||||
温度性能（℃） | -40℃~+85℃ | ||||
弯曲半径(mm) | 动态20倍OD/静态10倍OD | ||||
抗压强度（N/100mm) | 长期1000/短期3000 | ||||
抗拉强度（N） | 动态100/静态200 | ||||
护套材质 | PVC、LSZH 、PE、PU、PTEE、SGS、UL | ||||
材工作温度℃ | 聚氯乙烯（PVC） | 低烟无卤（LSZH） | 聚氨酯（PU） | ||
‐20℃~+70℃ | ‐20℃~+90℃ | ‐40℃~+85℃ | |||
护套颜色 | 多种可选颜色 | ||||
主要参数
| 光纤 | 外径 | 允许拉伸 | 允许压扁力 | 最小弯曲半径 | 一般衰减 | 适用温度范围 | 净重 | ||||
| 芯数 | Outer | Tensile Resistance | Pressure Resistance | Mini Bending Radius | Attenuation | Operation Temperature | N.W. | ||||
| Fiber Count | Dia. | (N) | (N/100mm) | (mm) | (dB/km) | (℃) | (kg/km) | ||||
| (mm) | 长期 | 短期 | 长期 | 短期 | 动态 | 静态 | 1310/ | 850/ | |||
| Long | Short | Long | Short | Dynamic | Static | 1550nm | 1300nm | ||||
| 1 | 3 | 200 | 400 | 3000 | 4000 | 60 | 30 | ≤0.4/0.3 | ≤3.0/1.0 | －20～+80 | 16 |
| 2 | 3 | 200 | 400 | 3000 | 4000 | 60 | 30 | ≤0.4/0.3 | ≤3.0/1.0 | －20～+80 | 18 |
| 4 | 5 | 600 | 1000 | 3000 | 4000 | 80 | 40 | ≤0.4/0.3 | ≤3.0/1.0 | －20～+80 | 35 |
| 6 | 5.5 | 600 | 1000 | 3000 | 4000 | 80 | 40 | ≤0.4/0.3 | ≤3.0/1.0 | －20～+80 | 35 |
| 12 | 7 | 600 | 1000 | 3000 | 4000 | 100 | 50 | ≤0.4/0.3 | ≤3.0/1.0 | －20～+80 | 54 |
